Приложение 2. Инструкция по монтажу/демонтажу КОИБ−2010


Монтаж КОИБ

Для монтажа КОИБ требуется:

  • удлинитель не менее чем на 3 розетки;
  • бумага для принтера;
  • стол для принтера;
  • электрическая розетка рядом со столом.

Также для работы КОИБ потребуется внешний ключевой носитель информации (который может поставляться отдельно от упаковок с КОИБ−2010).

1. Из ящика № 4 извлечь эксплуатационную документацию.

2. Извлечь из ящика № 3 все детали двух накопителей и собрать их по инструкции, расположенной в ящике накопителей.

3. Из ящиков № 1 и № 2 извлечь сканирующие устройства. Убедиться в наличии пломб на нижней крышке каждого из сканирующих устройств. Установить сканирующие устройства сверху на посадочные места накопителей (рис. 7).

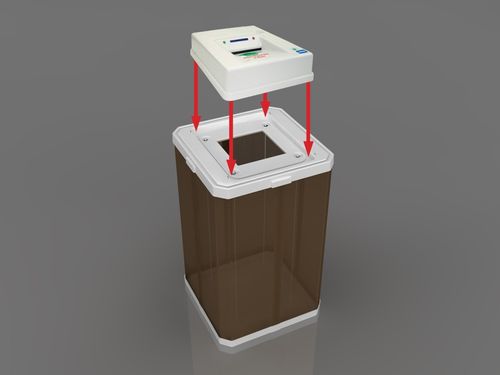

Рисунок 7. Установка сканирующего устройства на накопитель


4. Из ящика № 4 извлечь коммутационный кабель (патч-корд) и соединить оба сканирующих устройства вставив кабель до щелчка в соответствующий разъём каждого устройства (рис. 8)

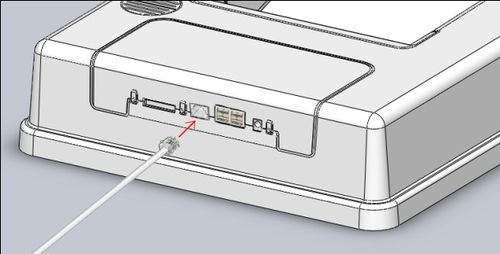

Рисунок 8. Подключение патч-корда


5. Из ящика № 4 извлечь принтер. Упаковочный материал не выбрасывать. Установить принтер на стол рядом с собранными накопителями.
6. Из ящика № 4 извлечь интерфейсный кабель для принтера и подключить его к принтеру и сканирующему устройству (рис. 9 и рис. 10).

Samsung ML2525 Xerox Phaser 3160B
РЭ КОИБ илл. 10.jpg РЭ КОИБ илл. 11.jpg

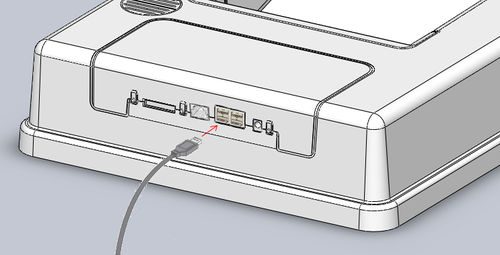

Рисунок 9. Подключение USB кабеля
Рисунок 10. Подключение принтера к сканирующему устройству


7. Добавьте бумагу в принтер (аналогично для обоих моделей) (рис. 11).

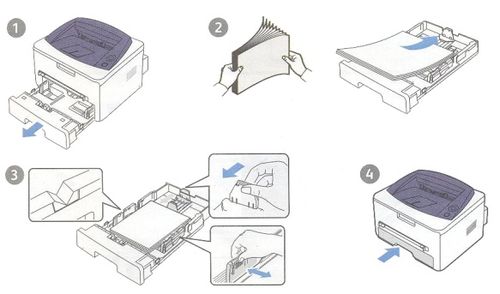

Рисунок 11. Добавление бумаги в принтер


8. При первом использовании принтера[1] (картриджа) необходимо осуществить действия, указанные на рисунке 12.

Samsung ML2525 Xerox Phaser 3160B
РЭ КОИБ илл. 14.jpg РЭ КОИБ илл. 15.jpg

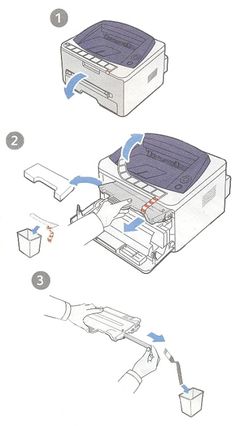

Рисунок 12. Первое использование принтера (картриджа)

Затем необходимо установить картридж обратно в принтер. Пенопластовую заглушку положить в транспортную тару принтера.

9. Из ящика № 4 извлечь шнур питания принтера и подключить его, вставьте шнур питания в розетку удлинителя и включите принтер нажав на кнопку (рис. 13).

Samsung ML2525 Xerox Phaser 3160B
РЭ КОИБ илл. 16.jpg РЭ КОИБ илл. 17.jpg
Рисунок 13. Подключение принтера к электропитанию

10. Вставить блоки питания сканирующих устройств в розетки удлинителя и вставить их штекеры в соответствующий разъём сканирующих устройств (рис. 14).

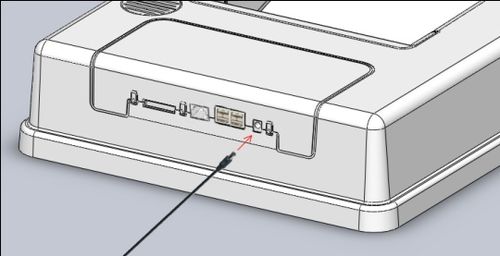

Рисунок 14. Подключение блока питания


11. КОИБ−2010 в составе двух сканирующих устройств, двух накопителей и принтера собран и готов к работе. 

Демонтаж КОИБ−2010

1. Отключите все устройства от электросети.

2. Отсоедините все провода от сканирующих устройств.

3. Очистите все поверхности сканирующих устройств и накопителей от следов опечатывания, если такие имеются.

4. Снимите с накопителей сканирующие устройства и упакуйте их в тару вместе с их блоками питания.

5. Упакуйте принтер (предварительно установив обратно пенопластовую заглушку), его шнур питания, USB провод в свою коробку — упаковочное место № 4 (рис. 15).

Рисунок 15. Упаковка принтера


6. Туда же положите клавиатуру, патч-корд, запасной кабель для подключения альтернативного источника питания 12В постоянного тока и эксплуатационную документацию.

7. Отверните барашковые гайки, снимите крышку накопителя, рассоедините стенки накопителя, вытащите стяжки из дна накопителя, приверните барашковые гайки на стяжки накопителя.

8. Положите на дно тары стяжки и профили. Затем уложите оба дна и обе верхние крышки, а на них стенки накопителя. Затем все детали накопителя в упаковочную тару.

9. КОИБ−2010 готов к транспортировке.
